概述
MT6705X是一款反激式变换器的高性能45V同步整流器。集成智能开启检测功能兼容
各种反激转换器类型支持DCM、CCM和准谐振模式。可有效防止DCM中VDS振荡导
致的MOSFET误判,提高系统效率和可靠性 。
产品选型
产品型号 | 内阻 | 工作模式 | 最高频率 | 耐压 | 典型应用 | 封装 |
MT6705BE | 15mΩ | CCM/QR/DMC | 150K | 45V | 5V2.4A/PD快充 | SOP8 |
MT6705B | 12mΩ | CCM/QR/DMC | 150K | 45V | 5V2.4A/PD快充 | SOP8 |
MT6705C | 8.5mΩ | CCM/QR/DMC | 150K | 45V | 5V3.1A | SOP8 |
主要特点
◆集成45V功率MOSFET
◆提供VCC UVLO, VCC钳位保护
◆支持DCM,CCM和QR Flyback变换器
◆支持高边整流与低边整流
◆自供电,无需外接电源
◆提供SOP-8封装
典型应用
◆手机充电器
◆适配器
管脚封装

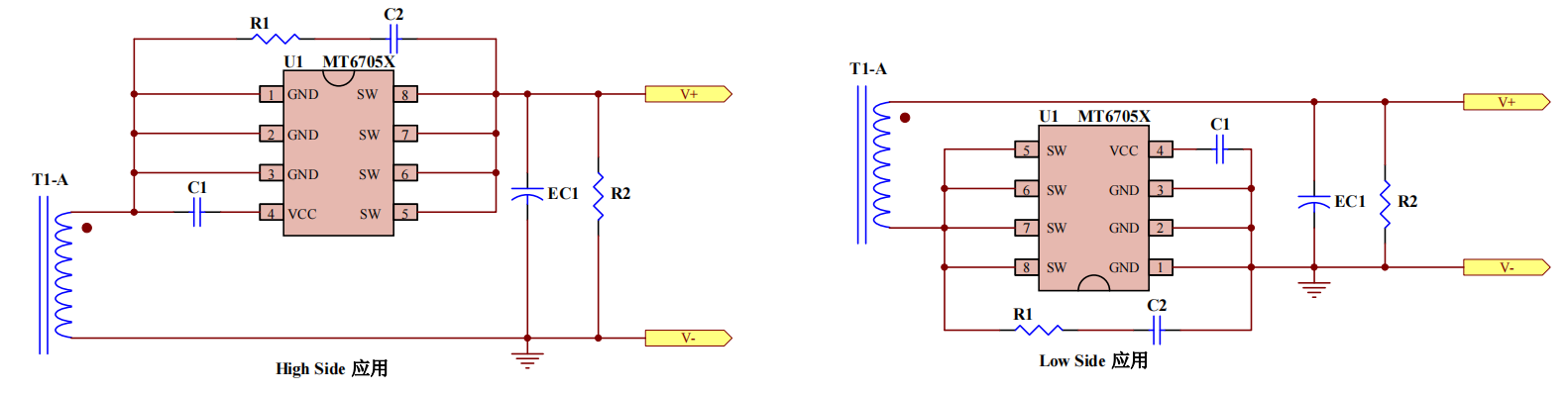

应用方案
