概述
MT1617X是一款开关电源转换器芯片其内部集成了一颗高 集成度、高性能的电流模式PWM
控制器和一颗功率晶体管。适用于小于25W的低成本开关电源应用 集成了自供电电源启动后
自举供电给系统提供电源,节省了变压器辅助绕组自供电设计,特别适用于PD充电器的宽输出电
压范围。
产品选型
产品型号 | 待机功率 | 输出功率 | 工作模式 | 最高频率 | 功率管耐压 | 典型应用 | 封装 |
MT1617A | <75mW | 20W | CCM/DCM | 65K | 700V | QC18W/PD20W | SOP8 |
MT1617B | <75mW | 25W | CCM/DCM | 65K | 700V | PD20W/PD25W | SOP8 |
主要特点
◆内置700V BJT
◆Burst Mode功能
◆内置同步斜坡补偿
◆过温功率控制(OTC)
◆欠压保护功能(UVLO)
◆欠压保护功能(UVLO)
◆ SOP-8封装
典型应用
• PD快速充电器
• 适配器
管脚封装

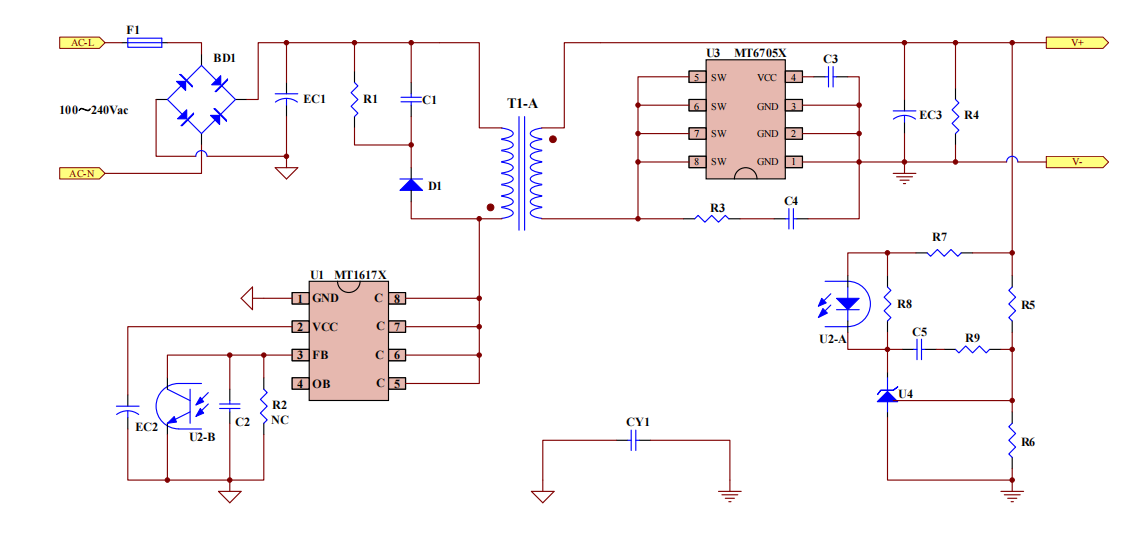

应用方案
