MT2616X
MT2616X
概述
MT2616X是一款开关电源转换器芯片,其内部集成了一颗 高集成度、高性能的电流模式PWM
控制器和一颗功率MOSFET。它适用于小于30W的开关电源设备。极大地方便了变压器和供电
元件的设计。采用多模式工作方式来提升系统效率,优化EMI、噪声,是高效率低损耗的QC3.0和
PD快充 充电器的最佳设计选择。
产品选型
| 产品型号 | 待机功率 | 输出功率 | 工作模式 | 最高频率 | 功率管耐压 | 典型应用 | 封装 |
| MT2616A | <75mW | 22.5W | CCM/DCM | 65K | 650V | PD22.5W | SOP8 |
| MT2616B | <75mW | 25W | CCM/DCM | 65K | 650V | PD25W | SOP8 |
| MT2616C | <75mW | 30W | CCM/DCM | 65K | 650V | PD30W | SOP8 |
主要特点
◆内置前沿消隐
◆宽VCC电压范围（7.6-55V）
◆逐周期电流限制保护（OCP）
◆低电压关闭功能（UVLO）
◆栅驱动输出电压嵌位（12V）
◆软启动功能(Soft-Start)
◆软驱动功能(Soft-Driver)
◆提供SOP-8封装
典型应用
• PD快速充电器
• 适配器
管脚封装

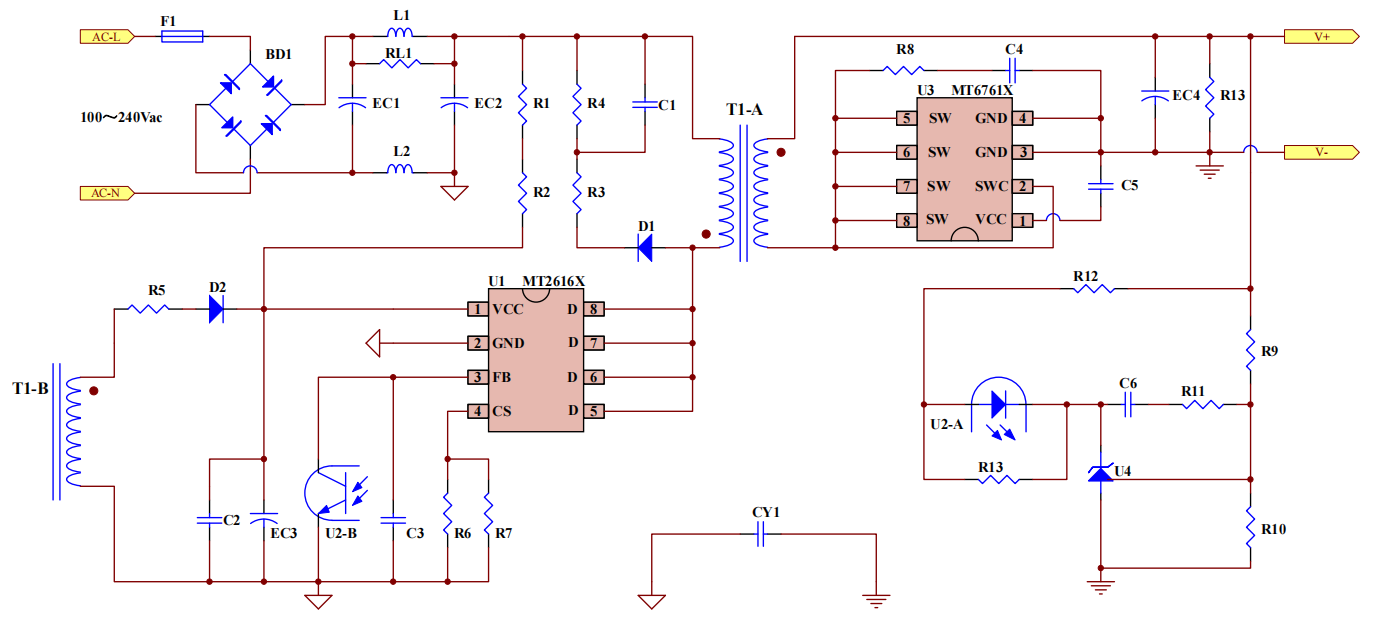

应用方案
