概述
TY1700是一款高度集成的电流模式PWM控制IC,为高性能 、低备用功率和低成本的离线反弹转换器
应用进行了优化 。在高压线路输入电压下以QR模式工作。为了最小化开关损耗QR模式下的最大开关
频率内部限制在130Khz ,当负载变低时它运行在PFM模式与谷底切换,以获得高功率转换效率。
产品选型
产品型号 | 待机功耗 | 输出功率 | 工作模式 | 最高频率 | 功率管耐压 | 典型应用 | 封装 |
TY1700 | <75mW | 120W | CCM/QR | 130K | 30V | 电源适配器 | SOT23-6 |
主要特点
◆通电软启动减少MOSFET Vds压力
◆多模式操作在CCM模式下最大频率130Khz
◆低压电压下CCM模式下的65Khz最小频率
◆QR模式下最大夹持频率77Khz
◆充分保护UVLO/OVP/OCP/OTP
◆音频无噪声操作
◆提供 SOT23-6 封装
典型应用
◆开关电源
◆电源适配器

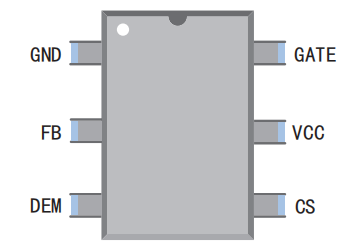

管脚封装

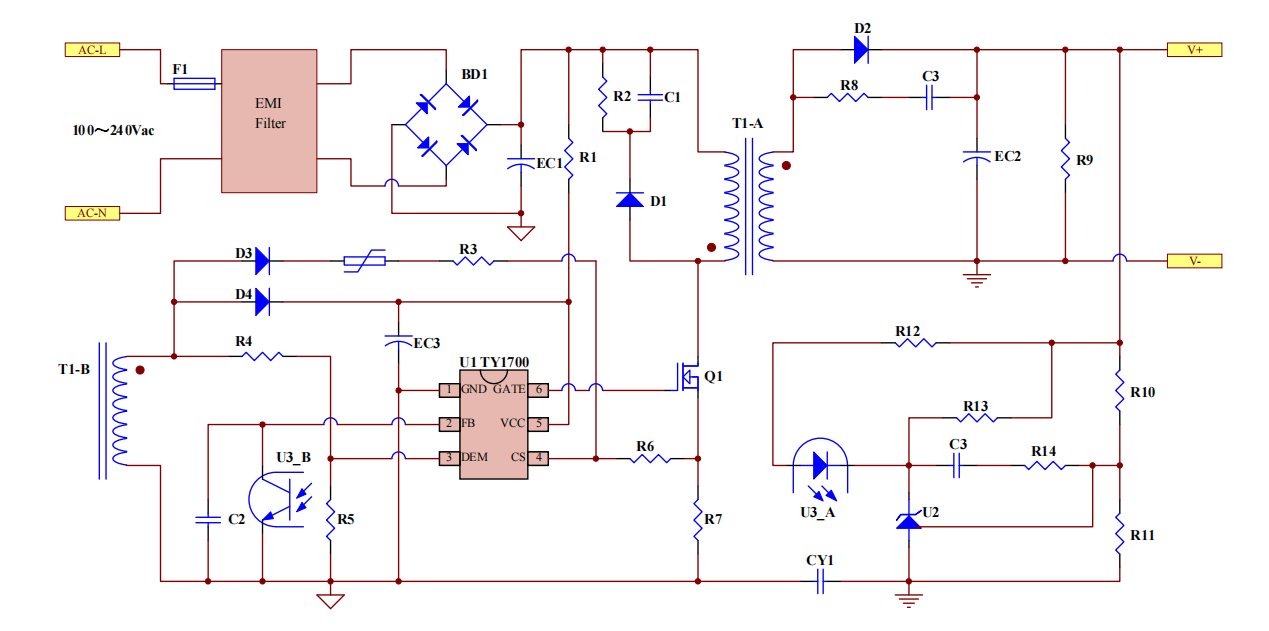

应用方案
