TY1801X
TY1801X
概述
TY1801X是一款专为PD及快充应用优化的多模式PWM控制器其很宽的VCC工作电压
范围非常适用于宽输出电压的应用场合,系统不需要使用额外的绕组或外围降压电路,
节省BOM成 本 该芯片支持Burst,DCM,QR等多种工作模式,根据不同的输 入输出电
压以及不同的负载条件,芯片将自动切换工作模式 ,优化系统工作效率,轻松满足六级能
效要求 。
产品选型
| 产品型号 | 待机功率 | 功率/耐压 | 工作模式 | 最高频率 | VCC电压 | 典型应用 | 封装 |
| TY1801A | <75mW | 1.6Ω/650V | DCM/QR | 130K | 60V | QC18W/PD20W | ESOP8 |
| TY1801B | <75mW | 1Ω/650V | DCM/QR | 130K | 60V | PD22.5W | ESOP8 |
| TY1801C | <75mW | 0.62Ω/700V | DCM/QR | 130K | 60V | PD25W | ESOP8 |
| TY1801D | <75mW | 0.47Ω/700V | DCM/QR | 130K | 60V | PD30W/电源适配器 | ESOP8 |
| TY1801DH | <75mW | 0.47Ω/700V | DCM/QR | 130K | 100V | PD30W/电源适配器 | ESOP8 |
| TY1801E | <75mW | 0.47Ω/700V | DCM/QR | 130K | 100V | PD35W/电源适配器 | DNF5*6 |
| TY1801F | <75mW | 0.36Ω/700V | DCM/QR | 130K | 100V | PD40W/电源适配器 | DNF5*6 |
| TY1801G | <75mW | 0.27Ω/700V | DCM/QR | 130K | 45W | PD45W/电源适配器 | DFN6*8 |
| TY1801H | <75mW | 0.16Ω/700V | DCM/QR | 130K | 60W | PD65W/电源适配器 | DFN6*8 |
主要特点
◆内置OCP/OPP/SSCP等多种保护功能
◆ 种 <75mW系统待机功耗
◆ 支持Burst/DCM/QR多种工作模式
◆ 输入线电压Brown-IN/OUT
◆ 内置软起动与抖频,改善EMI特性
◆宽范围VCC工作电压
◆提供SOT23-6 封装
典型应用
◆开关电源
◆电源适配器
管脚封装
ESOP8封装
DFN5*6封装
DFN6*8封装

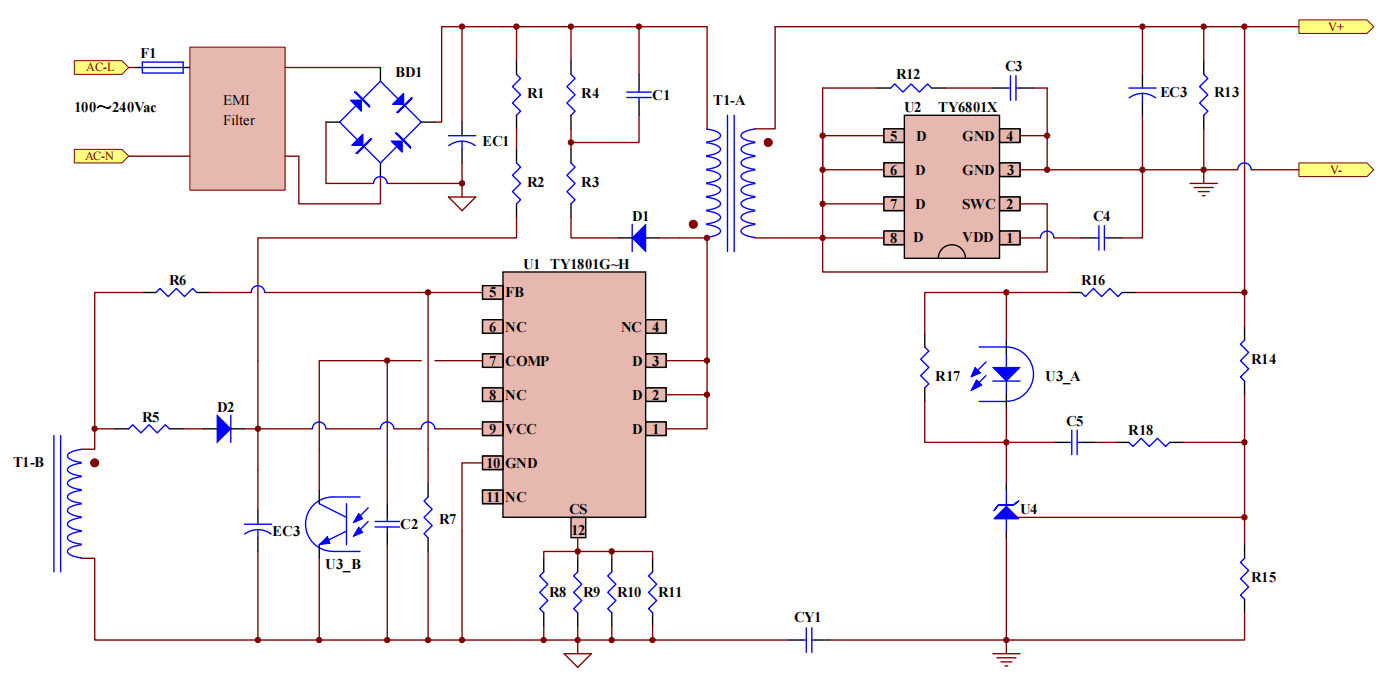

应用方案
