MT4054
线性锂离子电池充电管理芯片
MT4054 是一款单节锂离子电池恒定电流/恒定电压线性充电芯片,使用较少的外部元件数目,使得 MT4054 成为便携式应用的理想选择。
MT4054 内置高压 MOSFET,内部防反流电路,支持 USB 电源和适配器电源工作。不需要外部检测电阻和隔离二极管。热反馈自动调节充电电流功能,在大功率
操作或高环境温度条件下对芯片温度加以限制。涓流、恒定电流、恒定电压、自动关断的多阶段充电模式,有效延长电池寿命。
主要特点
• 精度达到 1%的 4.2V 预设充电终止电压
• 支持USB端口给单节锂离子电池充电
• 最大600mA的可编程充电电流
• 无需MOSFET、检测电阻或隔离二极管
• 涓流、恒流、恒压操作,热调节功能实现充电速率最大化
• 恒压输出,保证电子烟的超大出烟量,并带有发热丝短路保护功能
• 自动再充电功能
• 软启动功能
• 封装采用SOT23-5
典型应用
•移动电话、PDAS、MP3播放器
• 蓝牙应用
• USB数据卡等

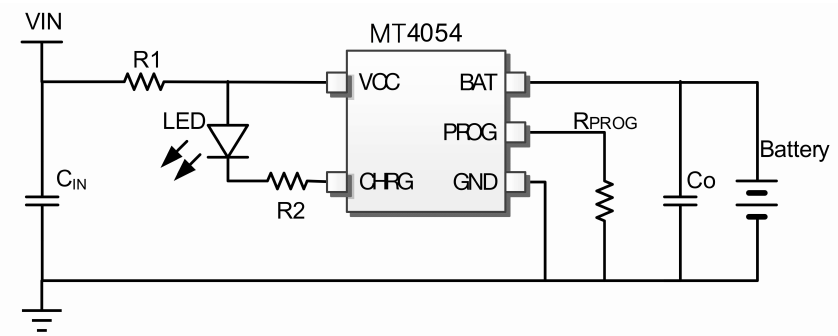

典型应用电路
管脚说明及封装信息
管脚 | 名称 | 说明 |
1 | CHRG | 开漏输出的充电状态指示引脚 |
2 | GND | 芯片地 |
3 | BAT | 充电电流输出引脚 |
4 | VCC | 电源端 |
5 | PROG | 恒流充电电流设置和充电电流监测引脚 |
产品选型
产品型号 | 工作模式 | 预充电压 | 工作电压 | 输出电流 | 停机电流 | 封装 |
MT4054 | CC/CV | 4.2V±1% | 4.25V~5.5V | 600mA | 40uA | SOT23-5 |
MT4056 | CC/CV | 4.2V±1% | 4.25V~5.5V | 1A | 55uA | ESOP8 |
