MT4056

MT4056

线性锂离子电池充电管理芯片

MT4056 是一款单节锂离子电池恒定电流/恒定电压线性充电芯片，使用较少的外部元件数目，使得 MT4056 成为便携式应用的理想选择。

MT4056 内置高压 MOSFET，内部防反流电路，支持 USB 电源和适配器电源工作。不需要外部检测电阻和隔离二极管。热反馈自动调节充电电流功能，在大功率

操作或高环境温度条件下对芯片温度加以限制。涓流、恒定电流、恒定电压、自动关断的多阶段充电模式，有效延长电池寿命。

主要特点

• 精度达到 1%的 4.2V 预设充电终止电压

• 支持USB端口给单节锂离子电池充电

• 最大1000mA的可编程充电电流

• 无需MOSFET、检测电阻或隔离二极管

• 涓流、恒流、恒压操作，热调节功能实现充电速率最大化

• 恒压输出，保证电子烟的超大出烟量，并带有发热丝短路保护功能

• 自动再充电功能

• 软启动功能

• 封装采用ESOP8

典型应用

• 移动电话、PDAS、MP3播放器

• 蓝牙应用、USB数据卡

• 移动电源等

典型应用电路

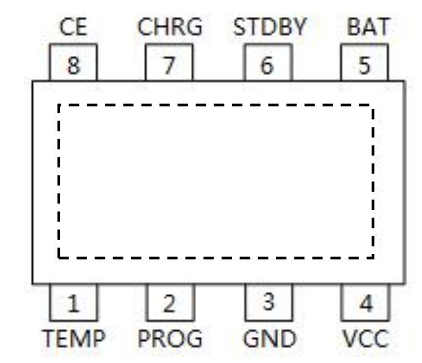

管脚说明及封装信息

产品选型
